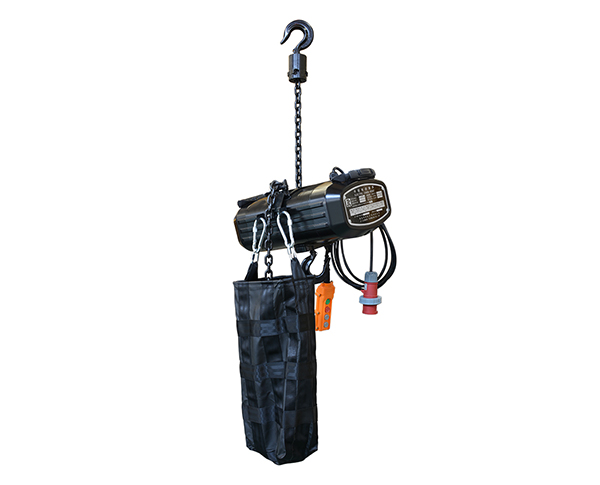

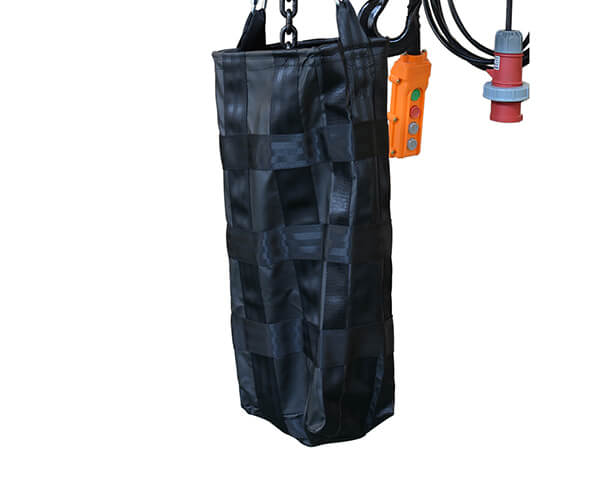

JTDG型舞臺電動葫蘆

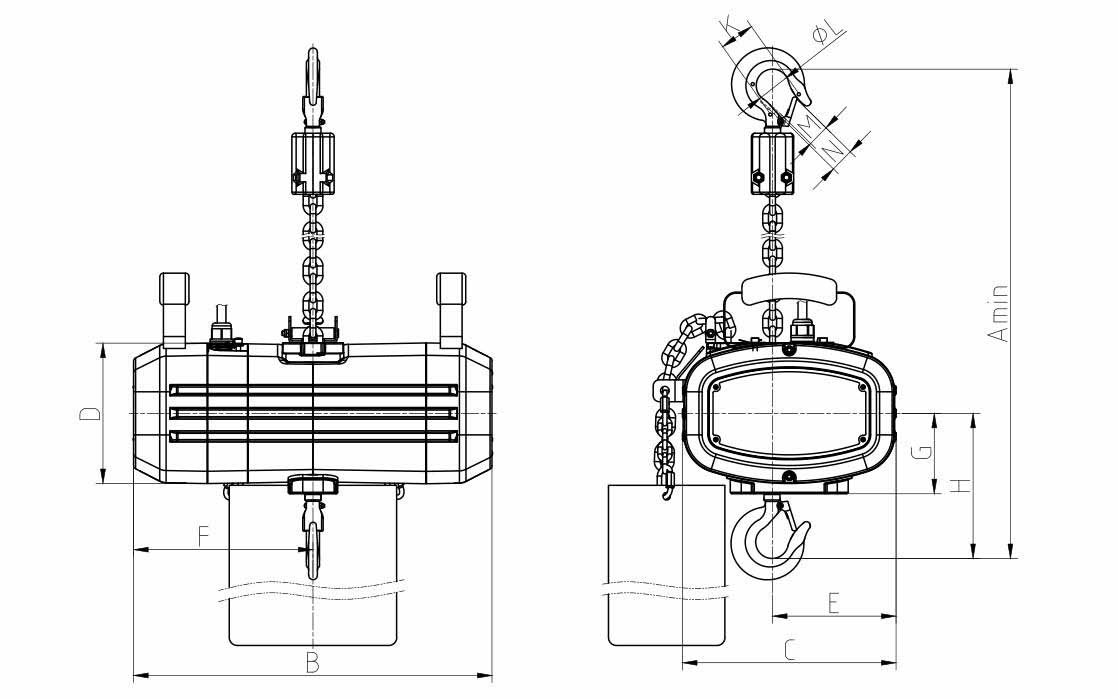

| JTDG型舞臺式環鏈電動葫蘆技術參數表及外形尺寸（標準起升高度3m） | |||||||||||||||||||||
| 序號 | 額定起重量 | 鏈條行數 | 起升速度(m/min) | 電機功率 (kw) | 負載持續率 (%) | 起重鏈條 | 凈重 (kg) | 起升高度每米增加重量 (kg) | 外形尺寸 | ||||||||||||
| A | B | C | D | E | F | G | H | L | K | M | N | ||||||||||
| 單速 |
JTDG1F1-0.25A |
0.25 | 1 | 8 | 0.4 | 40 | 5X15 | 30 | 0.56 | 439 | 428 | 229 | 165 | 124 | 235 | 92 | 168 | 35 | 41 | 23 | 27 |
|
JTDG1F1-0.5A |
0.5 | 1 | 8 | 0.9 | 6.3X19 | 35 | 0.88 | 455 | 458 | 229 | 165 | 124 | 235 | 92 | 168 | 40 | 45 | 27 | 30 | ||
|
JTDG1E1-1B |
1 | 1 | 6.3 | 1.6 | 8X24 | 56 | 1.42 | 545 | 493 | 294 | 193 | 171 | 247 | 114 | 197 | 45 | 49 | 31 | 36 | ||
