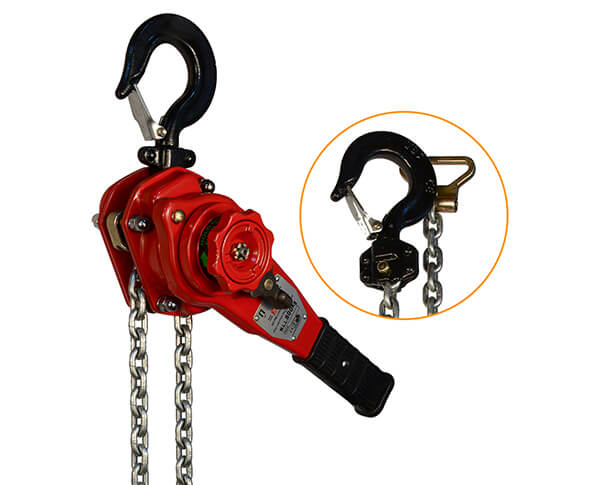

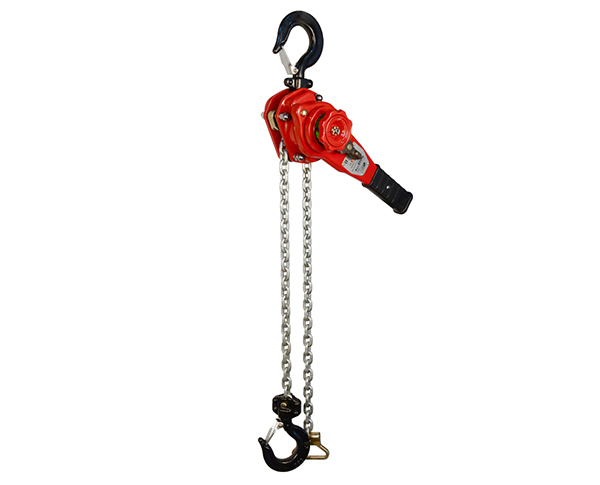

VG 手扳葫蘆
● 結構緊湊、鉤間距小 - 使用空間廣泛
● 高精度機加工齒輪
● 齒輪箱耐沖擊罩殼保護
● 起重鏈輪帶高強度軸承

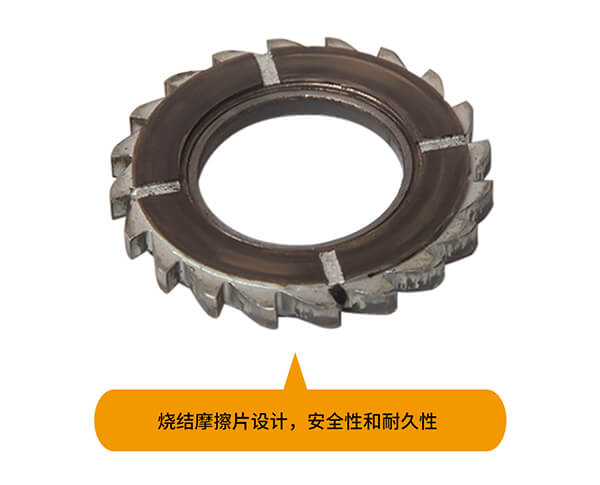

● 雙棘爪剎車系統
● 剎車系統棘輪罩殼防護
● 工程優化手鏈輪罩殼 - 高速操作不卡鏈
● 雙高精度機加工導鏈輪

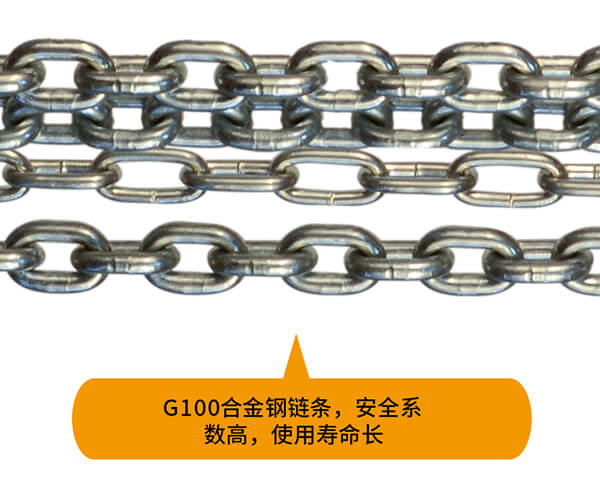

● 鍍鋅支撐桿、墻板及起重鏈導鏈機構
● 高強度 - 葫蘆壽命超過 1500 次歐盟標準疲勞測試

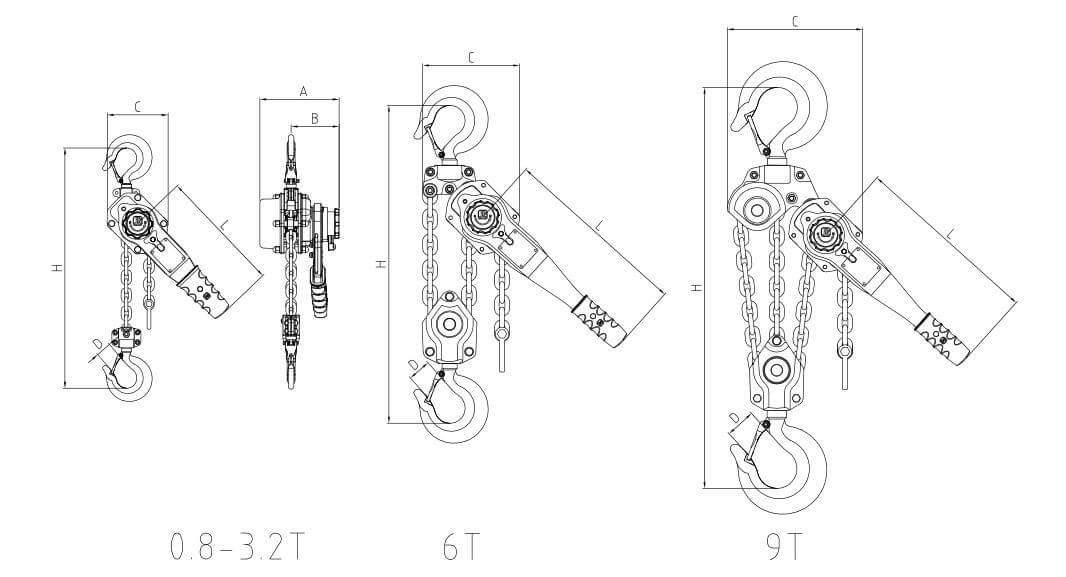

| 型號 | 額定載荷 | 起升高度 | 試驗載荷 | 手板力 kg(n)(ibs) | 起重鏈條 | 尺寸規格 | 重量 | 起升高度每米增加重量 | ||||||
| 行鏈數 | 直徑x節距 | H | A | B | C | D | L | kg | ||||||
| VG-0.8 | 0.8 | 1.5 | 1.2 | 22(215)(48) | 1 | 5.6x15.7 | 300 | 150 | 100 | 119 | 24 | 245 | 6.3 | 0.7 |
| VG1 | 1 | 1.5 | 1.5 | 30(294)(66) | 1 | 5.6x15.7 | 300 | 150 | 100 | 119 | 24 | 245 | 6.3 | 0.7 |
| VG1.6 | 1.6 | 1.5 | 2.4 | 31(304)(68) | 1 | 7.1x19.9 | 350 | 168 | 104 | 126 | 32 | 265 | 8.5 | 1.1 |
| VG3.2 | 3.2 | 1.5 | 4.8 | 38(372)(84) | 1 | 10x28 | 395 | 201 | 118 | 159 | 35 | 415 | 14.2 | 2.3 |
| VG6.3 | 6.3 | 1.5 | 9.5 | 39(382)(86) | 2 | 10x28 | 540 | 201 | 118 | 218 | 44 | 415 | 26 | 4.6 |
| VG9 | 9 | 1.5 | 13.5 | 40(392)(88) | 3 | 10x28 | 680 | 201 | 118 | 298 | 60 | 415 | 40 | 6.9 |
