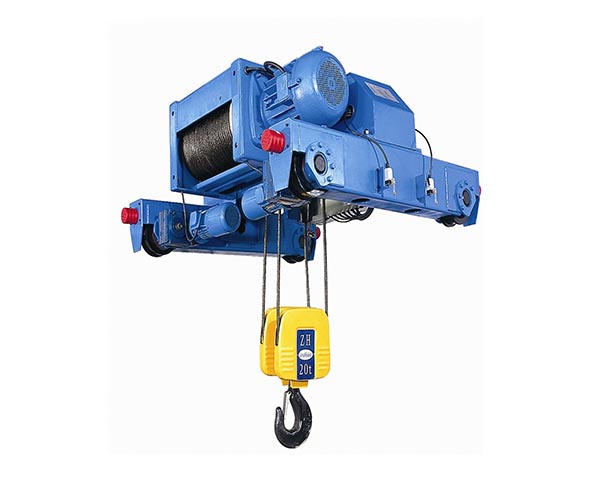

ZH系列標準雙梁小車式電動葫蘆

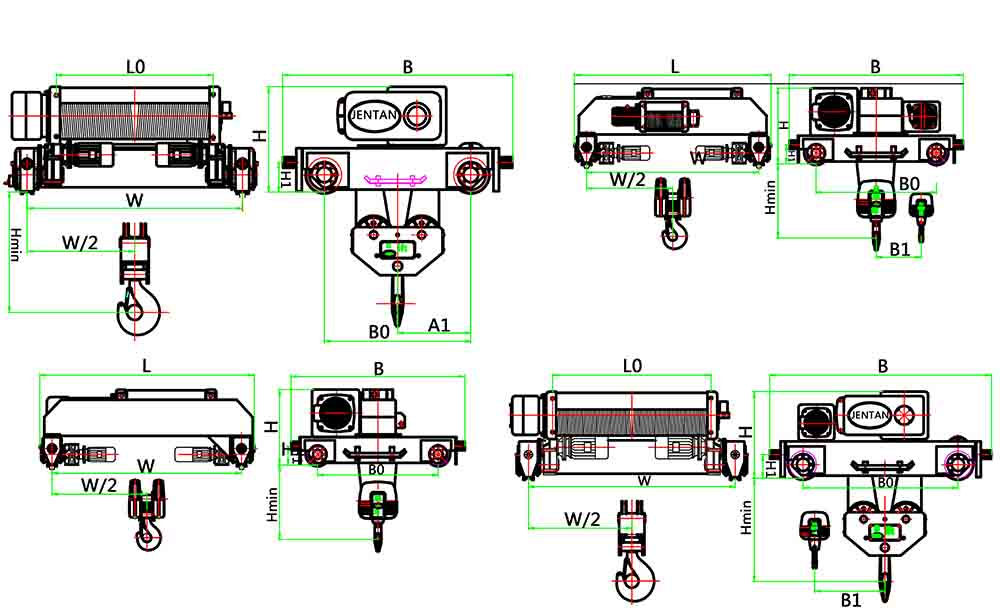

雙梁小車式電動葫蘆參數表（一）Technical data of Double-girder Hoist
型號 Type	起重量 Capacity t	主起升速度 Main Lifiting speed m/min	滑輪倍率 Rope reeving	工作級別 Working group	Hmin	W,LO							B B0	H H1	B1	H9自重 Weight kg	Wheel Dia.And Tread Width
						H4	H6		H12	H15	H18H	H24
ZH320BS	3.2	8,8/2.0	4/2	M4	400	1200 585	1200 695	1400 805	1600 1025	1800 1245	2000 1370	2200 1750	1600 1100	580 146	- -	650	Φ160X55
	4	6.3,6.3/1.6	4/2	M3
	5	4,4/1.0	4/1	M5	450	1200 475	1200 585	1800 805	2200 1025	2500 1245	-	-	1600 1100	580 146	- -	730	Φ160X55
	6.3	4,4/1.0	4/1	M4
	8	3.2,3.2/0.8	4/1	M3
	8	2.5,2.5/0.6	6/1	M5	700	1800 585	2000 805	2500 1135	-	-	-	-	1720 1200	620 180	- -	1250	Φ200X60
	10	2.5,2.5/0.6	6/1	M4
ZH500BS	5	8,8/2.0	4/2	M4	450	1200 615	1200 725	1400 830	1600 1045	1800 1260	2000 1375	2200 1700	1600 1100	645 146	- -	1000	Φ160X55
	6.3	6.3,6.3/1.6	4/2	M3
	8/3.2	4,4/1.0	4/1	M5	600	1400 505	1400 615	1800 830	2200 1045	2500 1260	-	-	1720 1200	710 375 180	- -	1400	Φ200X60
	10/3.2	4,4/1.0	4/1	M4
	12.5/3.2	3.2,3.2/0.8	4/1	M3
	12.5/3.2	2.5,2.5/0.6	6/1	M5	850	1800 615	2000 830	2500 1150	-	-	-	-	2020 1400	755 222	400	2300	Φ250X70
	16/3.2	2.5,2.5/0.6	6/1	M4
ZH1000BS	10/3.2	6.3,8,10,6.3/1.6	4/2	M4	600	1400 615	1400 720	1400 820	1600 1030	1800 1240	2000 1345	2200 1650	1720 1200	810 180	500	1500	Φ200X60
	12.5/3.2	6.3,8	4/2	M3
	16/5	3.2,4,5,3.2/0.8	4/1	M5	700	1600 510	1600 615	1800 820	2200 1030	2500 1240	-	-	2020 1400	880 222	560	2600	Φ250X70
	20/5	3.2,4,5,3.2/0.8	4/1	M4
	25/5	3.2,4	4/1	M3
	25/5	2,2.5,3.2,2/0.5	6/1	M5	1000	1800 615	2000 1135	2500 1135	-	-	-	-	2380 1800	955 275	600	3200	Φ315X80
	32/5	2,2.5,3.2,2/0.5	6/1	M4

雙梁小車式電動葫蘆參數表（二）Technical data of Double-girder Hoist
型號 Type	起重量 Capacity t	主起升速度 Main Lifiting speed m/min	滑輪倍率 Rope reeving	工作級別 Working group	Hmin	W,LO							B B0	H H1	H9自重 Weight kg	車輪直徑和踏面 Wheel Dia.And tread
						H4	H6	H9	H12	H15	H18H	H24
ZH1600BS	12.5 12.5/3.2	6.3，8，10	4/2	M5	850	-	1800 700	1800 890	1800 1080	2000 1270	2200 1460	2500 1840	2020 1400	905 222	3000	Φ250x70
	16 16/3.2	6.3，8，10	4/2	M4
	20 20/5	6.3，8	4/2	M3
	20 20/5	4，5，6.3	6/2	M5	1400	2000 700	2000 890	2000 1210	2200 1460	2500 1615	2800 1970	3200 2600	2380 1600	1010 275	3600	Φ315x80
	25 25/5	4，5，6.3	6/2	M4
	32 32/5	4，5	6/2	M3
	25 25/5	3.2，4，5	8/2	M5	1300	2000 890	2000 1080	2200 1460	2500 1840	2800 2200	3200 2600	4000 3360	2380 1600	1010 275	4000	Φ315x80
	32 32/5	3.2，4，5	8/2	M4
	40 40/10	3.2，4	8/2	M3
ZH2000BS	20 20/5	5,6.3,8	4/2	M5	950	-	1800 740	1800 920	1800 1100	2000 1280	2200 1460	2500 1820	2380 1600	1140 275	4000	Φ315x80
	25 25/5	5,6.3,8	4/2	M4
	32 32/5	5,6.3	4/2	M3
	32 32/5	3.2,4.5	6/2	M5	1500	2000 740	2000 920	2000 1220	2200 1460	2500 1700	2800 1940	3200 2540	2675 1700	1225 345	5000	Φ400x100
	40 40/10	3.2,4.5	6/2	M4
	50 50/10	3.2,4	6/2	M3
	40 40/10	2.5,3.2,4	8/2	M5	1400	2000 920	2000 1100	2200 1460	2500 1820	2800 2180	3200 2540	4000 3260	2675 1700	1225 345	5500	Φ400x100
	50 50/10	2.5,3.2,4	8/2	M4
	63 63/10	2.5,3.2	8/2	M3	1500	2000 920	2000 1100	2200 1460	2500 1820	2800 2180	3200 2540	4000 3260	2675 1700	1225 345	5800	Φ400x100
